Затвор дисковый VAG



Затвор дисковый VAG

Затвор дисковый поворотный VAG CEREX 300-L





Поворотный затвор VAG CEREX с мягким уплотнением, тип Lug, фланцевое соединение, для воды. С заменяемой гуммированной манжетой на опорном кольце, с тройным уплотнением вала. Применяется в водоподготовке, водоснабжении, плотинах, на электростанциях и в промышленности.

Материалы VAG CEREX

• Корпус: Высокопрочный чугун с шаровидным графитом EN-JS 1030 (GGG-40)
• Вал: Нерж. сталь 1.4021
• Манжета: EPDM

Технические характеристики и преимущества VAG CEREX

• Мягкое уплотнение по EN 593
• Строительная длина по EN 558-1, ряд 20 (DIN 3202 / K1)
• Lug-тип для фланцев по EN 1092-2
• Центричный диск в трёхопорной втулке, не требующей тех. обслуживания
• Для винтового монтажа между фланцами
• Как конечная арматура для соединения с фланцами трубопровода. Допускается установка только с соотвтетсвующим контр-фланцем!
• Заменяемая гуммированная манжета с встроенным уплотнением для надежного уплотнения с воротниковыми, сварными, ПЭ-фланцами и свободными фланцами на приварном воротнике
• Стабильно герметичное седло благодаря манжете с вулканизированным несущим кольцом
• Вакуумная герметичность до 1 Торр
• Двусторонняя герметичность
• С голым валом и фланцем редуктора по ISO 5211



Затвор дисковый поворотный VAG CEREX 300-L с пневмоприводом





Поворотный затвор VAG CEREX с фланцевым соединением, центричный диск, с пневмоприводом. С заменяемой манжетой на опорном кольце, с тройным уплотнением вала.
Применяется в водоподготовке, водоснабжении, плотинах, на электростанциях и в промышленности.

Материалы VAG CEREX

• Корпус: Высокопрочный чугун с шаровым графитом EN-JS 1030 (GGG-40)
• Диск: Высокопрочный чугун с шаровым графитом EN-JS 1030 (GGG-40)
• Вал: Нерж. сталь 1.4021
• Манжета: EPDM (вода)

Технические характеристики и преимущества VAG CEREX

• Мягкое уплотнение по EN 593
• Строительная длина по EN 558-1, ряд 20 (DIN 3202 / K1)
• Lug-тип для фланцев по EN 1092-2
• Центричный диск в трехопорной втулке, не требующей тех. обслуживания
• Для винтового монтажа между фланцами
• Как конечная арматура для:Заменяемая гуммированная манжета с встроенным уплотнением для надежного уплотнения с воротниковыми, сварными, ПЭ-фланцами и свободными фланцами на приварном воротнике
  • Ду 50-300: 16 bar
  • Ду 350-400: 14 bar
  • Ду 450-600: 10 bar
•
• Стабильно герметичное седло благодаря манжете с вулканизированным несущим кольцом
• Вакуумная герметичность до 1 Торр
• Двусторонняя герметичность
• С двухфункциональным пневмоприводом VAG PAsec с соленоидным клапаном и концевыми переключателями и указателем положения ОТКР/ЗАКР



Затвор дисковый поворотный VAG CEREX 300-W





Поворотный затвор VAG CEREX с мягким уплотнением, тип Wafer, для защемления между фланцами трубопровода, для воды. С заменяемой гуммированной манжетой на опорном кольце, с тройным уплотнением вала.
Применяется в водоподготовке, водоснабжении, плотинах, на электростанциях и в промышленности.

Материалы VAG CEREX

• Корпус: Высокопрочный чугун с шаровидным графитом EN-JS 1030 (GGG-40)
• Вал: Нерж. сталь 1.4021
• Манжета: EPDM

Технические характеристики и преимущества VAG CEREX

• Мягкое уплотнение по EN 593
• Строительная длина по EN 558-1, ряд 20 (DIN 3202 / K1)
• Wafer-тип для фланцев по EN 1092-2
• Центричный диск в трехопорной втулке, не требующей тех. обслуживания
• Для монтажа между фланцами
• Заменяемая гуммированная манжета с встроенным уплотнением для надежного уплотнения с воротниковыми, сварными, ПЭ-фланцами и свободными фланцами на приварном воротнике
• Стабильно герметичное седло благодаря манжете с вулканизированным несущим кольцом
• Вакуумная герметичность до 1 Торр
• Двусторонняя герметичность
• С голым валом и фланцем редуктора по ISO 5211



Затвор дисковый поворотный VAG CEREX 300-W с пневмоприводом





Поворотный затвор VAG CEREX с мягким уплотнением, тип Wafer, для защемления между фланцами трубопровода, с пневмоприводом. С заменяемой гуммированной манжетой на опорном кольце, с тройным уплотнением вала.
Применяется в водоподготовке, водоснабжении, плотинах, на электростанциях и в промышленности.

Материалы VAG CEREX

• Корпус: Высокопрочный чугун с шаровым графитом EN-JS 1030 (GGG-40)
• Диск: Высокопрочный чугун с шаровым графитом EN-JS 1030 (GGG-40)
• Вал: Нерж. сталь 1.4021
• Манжета: EPDM (вода)

Технические характеристики и преимущества VAG CEREX

• Мягкое уплотнение по EN 593
• Строительная длина по EN 558-1, ряд 20 (DIN 3202 / K1)
• Wafer-тип для фланцев по EN 1092-2
• Центричный диск в трехопорной втулке, не требующей тех. обслуживания
• Для монтажа между фланцами
• Заменяемая гуммированная манжета с встроенным уплотнением для надежного уплотнения с воротниковыми, сварными, ПЭ-фланцами и свободными фланцами на приварном воротнике
• Стабильно герметичное седло благодаря манжете с вулканизированным несущим кольцом
• Вакуумная герметичность до 1 Торр
• Двусторонняя герметичность
• С двухфункциональным пневмоприводом VAG PAsec с соленоидным клапаном и концевыми переключателями и указателем положения ОТКР/ЗАКР

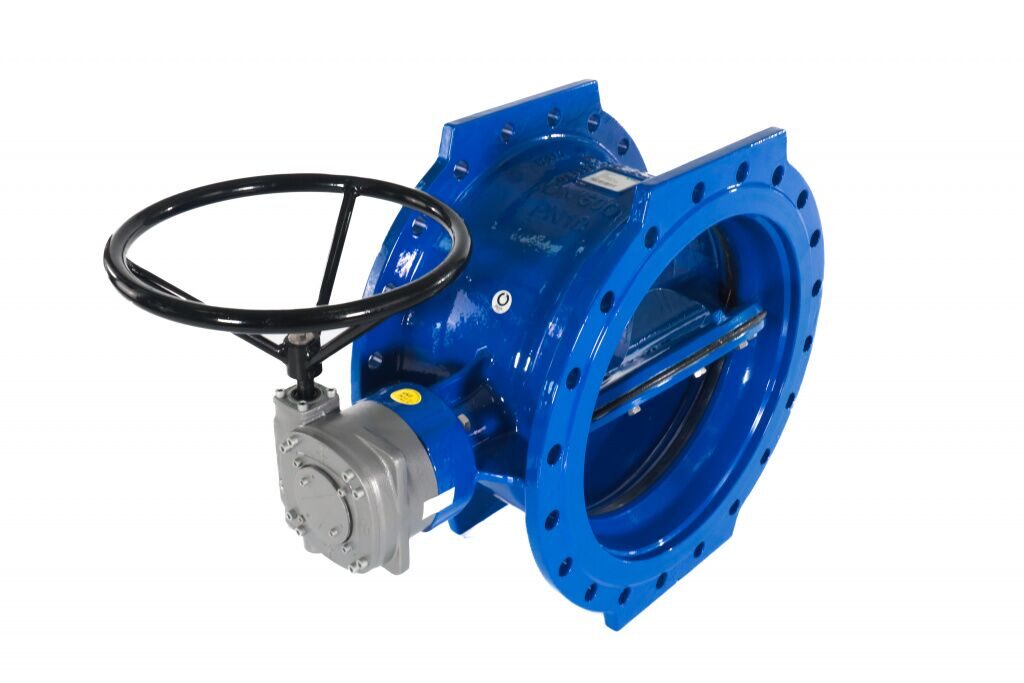

Затвор дисковый поворотный VAG EKN





Поворотный затвор VAG EKN с двойным эксцентриком, мягкое уплотнение,  фланцевое соединение, для газоснабжения. Долгий срок службы благодаря отсутствию контакта среды с опорой вала и износо- и коррозионностойкому седлу с наплавкой.
Применяется в газораспределении, на газонасосных станциях и в газохранилищах.

Материалы VAG EKN

• Корпус: Высокопрочный чугун с шаровым графитом EN-JS 1030 (GGG-40) (DIN 3230 часть 4)
• Диск: Высокопрочный чугун с шаровым графитом EN-JS 1030 (GGG-40)
• Уплотнение затвора: NBR
• Уплотнения: NBR
• Вал диска: Нерж. сталь 1.4021
• Опора вала: Обесцинкованная бронза
• Седло: Хромникелевая наплавка, сверхчистовая обработка

Технические характеристики и преимущества VAG EKN

• Мягкое уплотнение по EN 593
• Строительная длина по EN 558-1, ряд 14 (DIN 3202, F4)
• С двусторонним фланцевым соединением по EN 1092-2
• Диск с двойным эксцентриком во втулках, не требующих тех. обслуживания
• Опора в корпусе защищена от коррозии двойным О-уплотнением и закрыта от контакта со средой
• Износо- и коррозионноустойчивое седло защищено от смещения
• Уплотнение диска заменяется без демонтажа диска
• Система автоматической герметизации с сжимаемым упругим уплотнением
• Вакуумная герметичность до 1 Торр
• Двусторонняя герметичность по EN 1074-2
• Вал и уплотнение вала защищены от выдувания
• С самотормозящимся, закрытым, не требующим тех. обслуживания червячным редуктором с механическим указателем положения



Затвор дисковый поворотный VAG EKN с гидроприводом и противовесом





Поворотный затвор VAG EKN с двойным эксцентриком, мягкое уплотнение, управление гидроприводом с противовесом. В комплект поставки входит затвор и привод. Применяется как управляемый обратный клапан при насосе, устройство защиты при разрыве трубопровода или быстрооткрывающийся клапан.
Применяется в водоподготовке, водоснабжении, плотинах, на электростанциях и в промышленности.

Материалы VAG EKN

• Консоль и рычаг: SJ235
• Груз: Чугун EN-JL-1040 (GG-25)
• Крепления, болты, муфты: Нерж. сталь 1.4021
• Опора рычага: Нерж. сталь 1.4305 или обесцинкованная бронза и PTFE
